Panduan Utama Mesin Gergaji Pita Kolom Ganda: Jenis, Fitur, dan Aplikasi

Pengantar Mesin Gergaji Pita Kolom Ganda

Lanskap manufaktur modern terus didorong oleh kebutuhan akan kecepatan, presisi, dan kemampuan memproses material yang semakin tangguh dan kompleks. Inti dari kemampuan industri ini terletak pada peralatan penting: mesin gergaji pita kolom ganda. Mesin-mesin tangguh ini bukan sekadar alat untuk mengiris logam; mereka adalah keajaiban teknik yang dirancang untuk menangani operasi pemotongan paling menuntut dengan stabilitas dan akurasi yang tak tergoyahkan. Mereka mewakili puncak teknologi pemisahan material berskala besar, yang membedakannya dari varian mesin gergaji pita yang lebih sederhana melalui desain arsitektur yang secara fundamental unggul. Permintaan akan ukuran komponen yang lebih besar dan penggunaan bahan-bahan eksotik, khususnya di sektor-sektor dengan risiko tinggi, telah mengukuhkan konfigurasi kolom ganda sebagai standar emas untuk penyiapan stok tugas berat.

Definisikan secara singkat mesin gergaji pita kolom ganda.

SEBUAH gergaji pita kolom ganda ditentukan terutama oleh konfigurasi strukturalnya. Berbeda dengan gergaji konvensional atau gergaji satu kolom yang rangka gergajinya hanya ditopang pada satu sisi, desain kolom ganda memiliki dua kolom atau pemandu yang kokoh, sering kali vertikal, yang secara kaku menopang dan memandu rangka gergaji saat bergerak secara vertikal atau horizontal melalui benda kerja. Konfigurasi ini, sering kali menampilkan konstruksi gergaji pita rangka baja yang kuat dan diperkuat, memastikan bahwa mekanisme pemotongan dilakukan secara paralel dan tegak lurus dengan material yang dipotong di seluruh langkah. Sistem panduan paralel ini merupakan pembeda utama, memberikan dukungan maksimal, meminimalkan getaran, dan memastikan akurasi linier, terutama ketika berhadapan dengan balok atau kumpulan material yang sangat besar.

Prinsip dasar dari setiap mesin gergaji pita adalah penggunaan pita logam bergigi yang berkesinambungan—bilahnya—yang dipasang pada dua roda besar, yang ditenagai oleh motor torsi tinggi. Bilah ini dikencangkan hingga tingkat yang sangat tinggi, sehingga memungkinkannya mengiris logam secara efisien. Namun, dalam pengaturan standar atau satu kolom, kepala gergaji kantilever dapat rentan terhadap gaya defleksi atau puntiran ketika menghadapi hambatan material yang besar dan keras. Gergaji pita dua kolom menghilangkan kerentanan ini. Dengan menopang kepala pemotongan pada dua kolom yang disinkronkan dan dikerjakan secara presisi, seluruh gaya pemotongan didistribusikan dan dikontrol dengan sempurna. Integritas struktural ini memungkinkan alat berat memberikan tekanan yang diperlukan tanpa penyimpangan, sehingga benar-benar mendapat tempat dalam kategori peralatan gergaji pita tugas berat. Ketepatan yang ditawarkan oleh mekanisme dukungan ganda ini tidak dapat dinegosiasikan untuk industri yang mengutamakan integritas material dan toleransi yang ketat, sehingga sering kali mengurangi tunjangan pemesinan yang diperlukan pada bagian yang dipotong.

Evolusi dari struktur dasar tiang tunggal menjadi gergaji pita kolom ganda didorong oleh revolusi metalurgi pada abad ke-20. Seiring dengan munculnya material yang lebih kuat dan tangguh seperti baja karbon tinggi, paduan tahan panas, dan komposit tingkat ruang angkasa, kebutuhan akan alat pemotongan awal yang stabil dan kuat menjadi sangat penting. Desain awal mesin gergaji pita tidak dapat menangani skala dan kekerasan billet baru ini. Gergaji pita rangka baja dengan struktur kolom gandanya memberikan ketahanan yang diperlukan terhadap torsi dan tekukan, memungkinkan cakupan kerja yang lebih besar dan kelurusan pemotongan yang konsisten. Kekakuan ini sangat penting sehingga keakuratan dimensi potongan sering kali berkorelasi langsung dengan stabilitas struktur alat berat, sehingga desain kolom ganda merupakan persyaratan mendasar untuk manufaktur modern yang berfokus pada kualitas.

Soroti pentingnya alat ini dalam pemotongan logam tugas berat.

Pentingnya mesin gergaji pita kolom ganda dalam bidang pemotongan logam tugas berat tidak dapat dilebih-lebihkan. Dalam industri yang menuntut seperti dirgantara, otomotif, pembuatan kapal, pembangkit energi, dan produksi perkakas dan cetakan skala besar, komponen sering kali ditempa atau dicetak dari paduan berkekuatan tinggi, baja perkakas khusus, dan bahan eksotik seperti titanium, Inconel, dan berbagai superalloy berbasis nikel. Bahan-bahan ini menghadirkan tantangan operasional yang signifikan: bahan ini memiliki kekuatan luluh yang tinggi, menghasilkan beban panas yang ekstrim selama pemotongan, dan memerlukan gaya umpan yang luar biasa dan tidak tergoyahkan serta stabilitas struktural untuk menghindari keausan dini mata pisau, gigi terkelupas, atau, yang paling penting, pemotongan yang tidak akurat atau tidak tegak lurus.

Di sinilah keunggulan gergaji pita dua kolom. Kekakuannya yang unggul memungkinkan pengumpanan bilah pisau secara konsisten dan bertekanan tinggi ke benda kerja tanpa sedikit pun defleksi atau getaran. Kemampuan meredam getaran ini merupakan keunggulan besar dibandingkan desain yang kurang stabil. Saat bilah pisau bergetar, gaya tumbukan menyebabkan patahan mikro yang cepat pada ujung tombak, sehingga cepat tumpul, peningkatan pembentukan panas, dan permukaan potongan menjadi lebih kasar. Dengan memastikan jalur pemotongan yang mulus dan stabil, gergaji pita tugas berat tidak hanya memotong lebih cepat namun juga secara drastis memperpanjang umur fungsional bilah berujung bimetal atau karbida yang mahal.

Hasilnya adalah efek transformatif terhadap efisiensi produksi dan efektivitas biaya. Stabilitas ini memungkinkan parameter yang dioptimalkan, seperti laju pengumpanan yang lebih tinggi dan kecepatan blade yang lebih cepat, sehingga menghasilkan hasil yang lebih cepat dan waktu pemrosesan yang berkurang secara signifikan. Bagi pusat layanan logam besar dan produsen komponen bervolume tinggi, kemampuan untuk memotong ingot atau billet berukuran besar secara cepat dan akurat terkait langsung dengan profitabilitas dan jadwal pengirimannya. Investasi pada gergaji pita industri yang kokoh dengan konstruksi gergaji pita rangka baja dan konfigurasi kolom ganda menghasilkan pengurangan limbah material, kualitas komponen yang unggul, dan logistik yang efisien. Mereka adalah pekerja yang bertanggung jawab untuk memecah ingot dan billet bahan mentah berukuran besar, yang beratnya bisa mencapai beberapa ton, menjadi bagian-bagian yang dapat dikelola untuk pemesinan, penempaan, atau perlakuan panas CNC selanjutnya, menjadikannya elemen dasar dalam rantai pasokan manufaktur global. Tanpa stabilitas intrinsik dari mesin-mesin ini, biaya dan waktu yang terkait dengan pemrosesan material modern dan berkinerja tinggi akan menjadi penghalang, sehingga berpotensi menghambat inovasi di sektor-sektor yang mengandalkan komposisi logam canggih ini.

Sebutkan berbagai jenis dan aplikasinya.

Kinerja yang sukses dan adopsi gergaji pita kolom ganda secara luas telah menghasilkan beberapa kategori berbeda dan integrasi teknologi, menyesuaikan prinsip mesin gergaji pita inti dengan banyak kebutuhan industri khusus dan persyaratan alur kerja. Perbedaan ini terutama berkisar pada orientasi pemotongan dan tingkat otomatisasi yang dimasukkan ke dalam sistem kendali alat berat.

Kategorisasi berdasarkan Orientasi:

Gergaji Pita Kolom Ganda Horisontal: Ini adalah konfigurasi paling umum dan klasik untuk gergaji pita dua kolom. Rangka gergaji umumnya diposisikan secara horizontal, dan bilah bergerak ke bawah menuju benda kerja yang dijepit secara horizontal. Pengaturan ini sangat cocok untuk operasi pemotongan massal yang melibatkan stok batangan panjang, pipa, bentuk struktural, atau billet persegi panjang dan silinder besar. Susunan horizontal memungkinkan gravitasi untuk membantu proses pemotongan sementara kolom ganda mengatur tekanan umpan ke bawah yang diperlukan untuk operasi gergaji pita pemotongan logam yang efektif pada diameter besar. Mereka adalah standar untuk pusat layanan logam dan pemrosesan bahan utama di hampir setiap industri berat.

Gergaji Pita Kolom Ganda Vertikal: Meskipun kurang umum untuk pemotongan stok batangan dalam volume tinggi dan garis lurus, konfigurasi vertikal sangat diperlukan untuk memotong pelat besar dan tebal, profil baja struktural, atau untuk melakukan pemotongan kontur atau "slotting" khusus pada benda kerja. Dalam desain ini, benda kerja sering kali diletakkan diam di atas meja, dan rakitan bilah bergerak secara vertikal di sepanjang kolom, menghasilkan pemotongan presisi untuk komponen yang ukuran materialnya tidak memungkinkan pergerakan. Mereka sering digunakan sebagai proses awal untuk memisahkan material pelat besar sebelum dimasukkan ke plasma atau pemotongan laser.

Kategorisasi berdasarkan Otomatisasi dan Teknologi:

Gergaji Pita Kolom Ganda Otomatis CNC: Integrasi Kontrol Numerik Komputer (CNC) telah mengubah secara mendasar kemampuan gergaji pita kolom ganda. Gergaji pita CNC memungkinkan pemotongan logam sepenuhnya otomatis. Operator memprogram dimensi yang diinginkan, urutan pemotongan, dan jenis material, dan alat berat mengelola seluruh proses: pengindeksan material, penjepitan, parameter pemotongan, dan pelepasan material. Tingkat otomatisasi ini penting untuk produksi batch bervolume tinggi, berulang, dan presisi. Hal ini memastikan kemampuan pengulangan yang luar biasa dan secara drastis mengurangi risiko kesalahan operator, memungkinkan pemotongan bertingkat yang rumit dan penggunaan stok yang optimal. Integrasi digital gergaji pita CNC memungkinkannya berkomunikasi dengan sistem manajemen pabrik (MES/ERP), memungkinkan integrasi tanpa batas ke dalam ekosistem manufaktur Industri 4.0.

Gergaji Pita Kolom Ganda Hidraulik: SEBUAHlthough nearly all Mesin Gergaji Pita Kolom Ganda Tugas Berat memanfaatkan hidraulik untuk menjepit dan mengumpan, penekanan khusus pada gergaji pita hidraulik menyoroti peran penting yang dimainkan teknologi ini. Sistem hidrolik tidak hanya untuk kekerasan; mereka sangat penting untuk menghasilkan penyaluran daya yang lancar, terkontrol dengan baik, dan dapat disesuaikan. Kekuatan yang terkontrol ini penting untuk mengelola berbagai hambatan yang dihadapi saat memotong berbagai penampang material atau melakukan transisi antara fase material keras dan lunak. Sistem peredam hidraulik yang unggul memastikan laju pengumpanan yang konsisten dan tidak tersentak-sentak, yang sangat penting untuk mencapai masa pakai blade yang lama dan penyelesaian permukaan potongan berkualitas tinggi. Gergaji pita kolom ganda berkualitas tinggi akan selalu dilengkapi sistem hidraulik canggih untuk penerapan gaya yang presisi dan terkelola.

Lanskap aplikasi gergaji pita kolom ganda yang luas menunjukkan keandalan dan keserbagunaannya. Hal ini mencakup proses-proses penting seperti mempersiapkan poros turbin besar-besaran di industri pembangkit listrik, memotong rangka baja tebal dan pelat baja untuk proyek konstruksi dan pertahanan, serta memotong bagian aluminium besar dan baja khusus untuk kebutuhan ketat industri dirgantara. Selain itu, di sektor daur ulang dan pemrosesan barang bekas, stabilitas dan kekuatan yang melekat pada konfigurasi gergaji pita industri memungkinkan pemotongan komponen besar dan sulit ditangani dengan cepat dan efisien, sehingga berkontribusi signifikan terhadap pengelolaan sumber daya. Desain dasarnya memastikan bahwa mesin tersebut tidak hanya digunakan untuk pemotongan kasar namun juga sering digunakan dalam aplikasi yang mengutamakan kualitas dan kerataan permukaan potongan untuk langkah pemesinan presisi tinggi berikutnya, sehingga meminimalkan kebutuhan penyelesaian pasca pemotongan yang ekstensif dan memaksimalkan efisiensi proses hilir. Kombinasi struktur gergaji pita rangka baja yang kaku dan otomatisasi cerdas menjadikan gergaji pita kolom ganda modern sebagai aset yang sangat diperlukan.

Apa itu Mesin Gergaji Pita Kolom Ganda?

Gergaji pita kolom ganda adalah kategori khusus mesin gergaji pita pemotong logam, yang dirancang secara eksplisit untuk menangani tuntutan ketat pemrosesan material skala besar dan berkepadatan tinggi di lingkungan manufaktur modern. Untuk benar-benar mengapresiasi rekayasa canggih desain kolom ganda, pertama-tama kita harus memahami mekanisme dasar seluruh kategori penggergajian pita. Alat berat ini mewakili lompatan teknologi penting dari metode pemotongan konvensional, menawarkan stabilitas dan presisi tak tertandingi yang penting untuk tantangan material saat ini.

Jelaskan fungsi inti mesin gergaji pita

SEBUAHt its most fundamental level, a band sawing machine is a cutting device that employs a continuous, flexible loop of metal with teeth—the saw blade—stretched tightly between two or more wheels. This blade, moving in one continuous, linear direction, performs the cutting action. The core functionality is distinct from reciprocating saws or circular saws, offering several inherent advantages. The linear, continuous movement of the blade ensures that cutting is always performed by a fresh set of teeth, leading to highly efficient chip evacuation and significantly reduced heat generation per tooth. This smooth, uniform cutting action is essential for achieving a high-quality cut surface finish and maximizing blade life, particularly when dealing with tough alloys. The cutting speed and the feed rate are the two primary variables controlled by the operator or the machine’s CNC band saw system.

Proses mendasar untuk semua gergaji pita melibatkan pengamanan benda kerja dalam rakitan catok yang kuat dan kemudian memasukkan bilah kontinu ke dalam material hingga pemisahan tercapai. Pada gergaji pita industri, daya besar yang diperlukan untuk menggerakkan bilah pada kecepatan tinggi dan mempertahankan tegangan yang sangat besar dihasilkan oleh motor utama torsi tinggi. Efisiensi proses pemotongan secara keseluruhan sangat bergantung pada ketepatan pemandu mata pisau, yang menjaga mata pisau yang sempit agar tidak terpelintir atau menyimpang di bawah beban pemotongan yang berat. Fungsi inti ini, ketika diterapkan pada aplikasi gergaji pita tugas berat, memerlukan mekanisme yang mampu mengelola gaya dinamis yang sangat besar tanpa mengurangi keakuratan geometrik pemotongan. Di sinilah kekakuan struktur konfigurasi kolom ganda menjadi tidak hanya bermanfaat, namun mutlak diperlukan. Gergaji satu kolom standar, yang dirancang untuk tugas yang lebih ringan, tidak memiliki massa struktural dan dukungan terpandu untuk mempertahankan bentuk persegi saat menghadapi balok baja berkekuatan tinggi yang besar dan kokoh, sering kali menghasilkan pemotongan yang tidak akurat, meruncing, atau tidak tegak lurus sehingga memerlukan pasca-pemrosesan yang mahal.

Penjelasan Detil Struktur Kolom Ganda dan kelebihannya

Struktur kolom ganda adalah ciri khas dan keunggulan utama gergaji pita pemotongan logam modern yang dirancang untuk stok besar. Fitur arsitektur ini terdiri dari dua kolom pemandu besar yang berorientasi vertikal atau horizontal yang membentuk kerangka yang stabil dan tidak dapat digerakkan. Kepala gergaji, yang membawa roda penggerak dan idler, bilah, dan pemandu bilah, dipasang dan dipandu secara tepat di sepanjang dua kolom ini. Prinsip desain ini mencapai apa yang tidak dapat dilakukan oleh sistem kolom tunggal: dukungan mutlak dan tak tergoyahkan untuk mekanisme pemotongan di seluruh langkah pemotongan, terlepas dari ukuran atau kepadatan material yang sedang diproses.

Keuntungan inti dari desain gergaji pita kolom ganda ini adalah penghapusan defleksi, puntiran, dan getaran. Dalam desain satu kolom konvensional, kepala pemotongan berbentuk kantilever, yang berarti memanjang dari satu titik tumpuan. Ketika beban pemotongan yang berat diterapkan, struktur kantilever ini secara alami ingin melentur atau memutar menjauhi jalur lurus. Gergaji pita kolom ganda sepenuhnya menetralkan momen lentur ini dengan mendistribusikan gaya reaksi secara simetris pada dua kolom yang sangat kaku dan berjarak jauh. Hal ini memungkinkan alat berat memanfaatkan tekanan umpan yang jauh lebih tinggi dan bilah lebih berat yang diperlukan untuk pengoperasian gergaji pita tugas berat, terutama pada material yang sulit dipotong, seperti paduan nikel atau billet titanium berukuran besar.

Kekakuan yang dihasilkan oleh konstruksi gergaji pita rangka baja dan kolom ganda menghasilkan beberapa manfaat operasional yang terukur. Pertama, ini memastikan tegak lurus potongan yang unggul, yang berarti permukaan potongan berbentuk persegi dengan stok dalam toleransi yang sangat ketat, seringkali lebih baik daripada potongan 0,002 inci per inci. Kedua, peredaman getaran memperpanjang umur blade secara dramatis, mengurangi biaya dan waktu henti yang terkait dengan penggantian blade. Ketiga, peningkatan integritas struktural memungkinkan integrasi sistem otomasi dan kontrol yang canggih. Laju pengumpanan, yang dikelola oleh sistem gergaji pita hidraulik presisi, dapat dioptimalkan secara agresif karena struktur alat berat dapat menangani gaya resultan dengan andal. Sinergi antara struktur kaku dan kontrol presisi ini memungkinkan pemotongan logam otomatis yang benar-benar efisien, menjadikan varian gergaji pita CNC dari mesin kolom ganda sebagai pilihan utama untuk persiapan stok presisi dan bervolume tinggi. Keandalan struktur ini di bawah beban yang terus-menerus dan berat adalah alasan mengapa gergaji pita kolom ganda tetap menjadi alat yang penting dalam sektor-sektor yang memerlukan pemrosesan material secara terus-menerus dan berpresisi tinggi.

Jelajahi komponen dan prinsip kerjanya.

Keunggulan operasional gergaji pita kolom ganda adalah fungsi dari komponen-komponennya yang terspesialisasi dan terintegrasi yang bekerja dalam harmoni yang tersinkronisasi, semuanya ditopang oleh struktur gergaji pita rangka baja yang kaku. Memahami komponen-komponen ini adalah kunci untuk menghargai efisiensi alat berat.

Komponen Utama:

Rangka/Kepala Gergaji: Rakitan penggerak utama, didukung oleh kolom ganda. Ini menampung seluruh sistem penggerak blade. Stabilitasnya pada kolom sangat penting untuk menjaga akurasi pemotongan.

Sistem Penggerak Pisau: Termasuk motor utama dan gearbox reduksi, yang menyalurkan daya tinggi ke roda penggerak. Keluaran daya di sini menentukan kapasitas alat berat untuk pengoperasian gergaji pita tugas berat.

Roda Pita: Roda penggerak dan roda idler yang mengelilingi bilah pisau. Roda-roda ini harus benar-benar seimbang dan sejajar untuk meminimalkan getaran dan memastikan pergerakan blade yang mulus.

Panduan Pisau: Komponen penting terletak berdekatan dengan area pemotongan. Mereka menggunakan sisipan karbida atau bantalan rol untuk menstabilkan bilah secara tepat secara lateral dan vertikal sebelum memasuki material, memastikan potongan tetap lurus dan tegak lurus. Perawatan yang tepat pada pemandu pisau sangat penting untuk kualitas potongan.

Sistem Catok dan Penjepit: SEBUAH robust, often hydraulically powered system that secures the workpiece. In a hydraulic band saw, the clamping pressure can be adjusted to prevent material movement without deforming softer materials. The precision of this system is integral to achieving repeatable results in automatic metal cutting.

Sistem Pengumpanan Bahan: Biasanya merupakan bagian integral dari gergaji pita CNC. Sistem ini menggunakan catok antar-jemput yang digerakkan secara hidraulik atau servo untuk mengindeks material ke depan secara akurat setelah setiap pemotongan, sehingga memastikan kemampuan pengulangan yang tinggi untuk pemrosesan batch. Hal ini membuat konfigurasi gergaji pita horizontal menjadi sangat produktif.

Sistem Pendingin: Penting untuk manajemen panas. Ini memompa cairan pendingin/pelumas dalam jumlah besar langsung ke zona pemotongan untuk mengurangi gesekan, membilas serpihan, dan mencegah kerusakan termal pada bilah dan benda kerja.

Prinsip Kerja:

Prosesnya dimulai oleh sistem kontrol gergaji pita CNC, yang mengatur seluruh siklus pemotongan. Pertama, material diposisikan oleh shuttle vise dan dijepit secara kaku oleh sistem vise gergaji pita hidrolik. Setelah dijepit, motor utama mempercepat sudu ke kecepatan terprogram (SFM), yang ditentukan oleh jenis material dan karakteristik sudu. Inti dari operasi ini terletak pada pengumpanan rangka gergaji ke bawah yang terkontrol dan tersinkronisasi di sepanjang dua kolom.

Itu gergaji pita kolom ganda menggunakan silinder hidrolik yang dikontrol dengan baik untuk mengatur laju umpan. Berbeda dengan umpan berbobot konstan, sistem hidraulik memungkinkan penyesuaian seketika terhadap tekanan umpan berdasarkan hambatan yang dihadapi oleh sudu. Kemampuan untuk "mendengarkan" bilah pisau dan mengatur gaya umpan sangat penting untuk mengoptimalkan pemotongan pada material yang tidak konsisten atau bervariasi. Kekakuan struktur gergaji pita kolom ganda memastikan bahwa semua gaya hidraulik diubah secara langsung menjadi gaya pemotongan, sehingga menjaga sudut masuk dan keluar blade secara presisi. Saat bilah menembus material, sistem pendingin membasahi potongan, memastikan pelepasan serpihan secara cepat dan suhu pemotongan yang optimal. Setelah pemotongan selesai, sistem hidraulik menaikkan rangka gergaji dengan cepat, catok terlepas, sistem pengumpanan material mengindeks stok ke depan ke panjang terprogram berikutnya, dan siklus berulang. Pengoperasian yang terintegrasi penuh dan presisi ini membedakan gergaji pita kolom ganda sebagai solusi gergaji pita industri utama untuk pemotongan logam tugas berat.

Jenis Mesin Gergaji Pita Kolom Ganda

Itu foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Mesin Gergaji Pita Kolom Ganda Horisontal

Itu horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

Itu stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Mesin Gergaji Pita Kolom Ganda Vertikal

Berbeda dengan gergaji pita horizontal, Gergaji Pita Kolom Ganda Vertikal dioptimalkan untuk aplikasi di mana material tidak dapat diindeks dengan mudah atau paling baik dipotong saat diletakkan rata. Gergaji pita kolom ganda jenis ini dilengkapi meja kerja stasioner tempat material diamankan. Kepala gergaji, dipasang secara vertikal di antara dua kolom, kemudian bergerak ke bawah atau melintasi bidang material. Konfigurasi ini sering digunakan untuk memotong material yang sangat besar atau berat, seperti pelat logam tebal, bentuk struktural yang besar, atau untuk melakukan operasi slotting atau notching tertentu. Keuntungan utama di sini adalah posisi material yang stabil. Karena benda kerja tetap tidak bergerak dan didukung pada area permukaan yang luas, getaran diminimalkan, dan gaya pemotongan diserap ke dalam pondasi.

Meskipun sebagian besar pemotongan logam otomatis bervolume tinggi dilakukan secara horizontal, pengaturan vertikal sangat diperlukan dalam bidang khusus. Misalnya, dalam pembuatan perkakas dan cetakan, di mana balok baja perkakas yang besar dan mahal harus dipotong untuk menghasilkan bentuk kosong, orientasi vertikal memastikan tingkat stabilitas struktural tertinggi selama pemisahan penampang material yang luas. Dalam industri dirgantara, memotong tempa yang besar dan rumit dari superalloy yang menantang sering kali memerlukan kemampuan penanganan unik dari gergaji pita tugas berat dalam konfigurasi vertikal. Meskipun mesin ini mungkin tidak menawarkan kecepatan keluaran mentah yang sama seperti gergaji pita horizontal pada stok batangan, integritas strukturalnya dan kemampuannya menangani lebar dan tinggi material menjadikannya sangat berharga. Gergaji pita dua kolom vertikal memberikan kekakuan yang penting untuk pemotongan presisi pada ukuran material yang akan membebani mesin yang lebih kecil, mengamankan posisinya sebagai alat gergaji pita industri yang terspesialisasi dan penting.

Mesin Gergaji Pita Kolom Ganda Otomatis CNC

Itu integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

Itu precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Mesin Gergaji Pita Kolom Ganda Hidraulik

Meskipun semua Mesin Gergaji Pita Kolom Ganda Tugas Berat menggunakan tenaga hidraulik untuk fungsi utama seperti penjepitan dan pengindeksan material, istilah gergaji pita hidraulik sering kali menekankan peran canggih sistem hidraulik dalam mengendalikan laju pengumpanan kepala gergaji. Ini adalah mekanisme yang bertanggung jawab untuk menyalurkan gaya pemotongan. Pada gergaji pita kolom ganda premium, sistem hidraulik lebih dari sekadar sumber kekuatan kasar; ini adalah sistem katup proporsional, transduser tekanan, dan peredam yang sangat halus yang mengatur pergerakan kepala gergaji ke bawah dengan sangat halus.

Kontrol yang berbeda ini sangat penting karena karakteristik pemotongan logam terus berubah. Resistensinya tinggi ketika bilah pertama kali memasuki material, dan berubah secara dramatis seiring dengan kemajuan bilah melalui penampang variabel. Sistem gergaji pita hidraulik yang presisi, sering kali digabungkan dengan loop umpan balik gergaji pita CNC, dapat langsung menyesuaikan tekanan umpan untuk mempertahankan beban chip yang optimal pada gigi bilah. Hal ini mencegah terjadinya kelebihan muatan dan kekurangan muatan. Gerakan cairan dan teredam yang disediakan oleh sistem hidraulik memastikan pemotongan yang mulus dan konsisten, yang penting untuk meminimalkan getaran dan memperpanjang umur bilah karbida berbiaya tinggi yang digunakan dalam operasi gergaji pita pemotongan logam yang serius. Selain itu, sistem hidraulik menggerakkan mekanisme penjepitan yang kuat, memastikan material tetap tertahan selama proses pemotongan agresif, yang diperlukan agar gergaji pita rangka baja dapat menghasilkan potensi maksimumnya. Keandalan dan transmisi daya yang mulus pada sistem gergaji pita hidraulik merupakan landasan untuk mencapai hasil presisi tinggi yang diharapkan dari gergaji pita dua kolom modern yang didedikasikan untuk pemotongan kinerja tinggi. Sinergi antara kekakuan fisik dan kontrol hidraulik menentukan kemampuan tertinggi gergaji pita industri modern.

Fitur Utama yang Perlu Dipertimbangkan untuk Gergaji Pita Kolom Ganda Tugas Berat

Saat berinvestasi pada gergaji pita kolom ganda, calon pembeli harus melihat lebih dari sekadar ukuran dan tenaga. Nilai sebenarnya dan efisiensi gergaji pita dua kolom terletak pada interaksi sinergis dari fitur-fitur terintegrasinya. Karakteristik ini menentukan kapasitas sebenarnya alat berat untuk pemotongan logam otomatis, presisi berkelanjutan, dan umur operasional keseluruhannya dalam lingkungan gergaji pita tugas berat yang berat. Memilih kombinasi fitur yang tepat akan memastikan alat berat selaras dengan alur kerja produksi, karakteristik material, dan volume produksi yang diinginkan.

Kapasitas Pemotongan

Kapasitas pemotongan adalah spesifikasi utama yang menentukan gergaji pita kolom ganda dan harus dievaluasi secara ketat. Metrik ini ditentukan oleh dimensi maksimum yang dapat ditampung dan dipotong secara fisik oleh alat berat. Kapasitas berhubungan langsung dengan jarak antara dua kolom pendukung dan batas gerak vertikal kepala gergaji. Karena kekakuan yang melekat pada dua kolom dan konstruksi gergaji pita rangka baja yang besar, mesin ini dirancang secara eksplisit untuk menangani billet, tempa, dan bundel yang secara struktural tidak mungkin diproses oleh gergaji satu kolom secara akurat.

Dalam aplikasi gergaji pita industri, kapasitas bukan hanya soal ukuran fisik; ini tentang menjaga akurasi pada dimensi maksimum tersebut. Mesin dengan kapasitas 30 inci harus menghasilkan potongan muka yang tegak lurus dan rata di seluruh 30 inci. Hal ini memerlukan ketahanan ekstrem terhadap defleksi yang hanya dapat ditawarkan oleh arsitektur gergaji pita dua kolom. Selain itu, kapasitas pemotongan maksimum sering kali menentukan daya yang dibutuhkan motor penggerak bilah dan ukuran bilah yang sesuai. Alat berat berkapasitas lebih besar memerlukan blade yang lebih lebar dan tebal untuk menjaga stabilitas, menuntut tenaga motor yang lebih kuat, dan drivetrain yang lebih kuat untuk menangani peningkatan beban pemotongan dan ketahanan gesekan. Saat mengevaluasi model, penting untuk mempertimbangkan lingkup kerja sebenarnya, bukan hanya jarak maksimum teoritis. Kapasitas yang sedikit terlalu besar juga dapat memberikan fleksibilitas yang berharga untuk kebutuhan material di masa depan atau persiapan stok berbentuk aneh.

Kecepatan Pisau

Kecepatan blade, biasanya diukur dalam Surface Feet per Minute (SFM) atau meter per menit, merupakan parameter penting yang menentukan efisiensi pemotongan dan umur panjang blade. Fitur ini harus dapat disesuaikan dan dikontrol secara tepat karena kecepatan pemotongan optimal sangat bervariasi berdasarkan kekerasan, komposisi, dan sifat termal material. Misalnya, material lunak seperti aluminium dan paduan non-besi memerlukan SFM tinggi untuk mencapai pembentukan chip yang efisien, sedangkan material keras dan tahan panas seperti baja perkakas, titanium, dan superalloy nikel memerlukan kecepatan yang jauh lebih lambat dan terkontrol untuk mencegah penumpukan panas yang berlebihan, pengelasan mikro, dan keausan bilah prematur.

Mesin gergaji pita CNC modern menggunakan Penggerak Frekuensi Variabel (VFD) canggih yang terintegrasi ke dalam kontrol motor utama. Hal ini memungkinkan penyesuaian kecepatan blade secara instan dan tanpa langkah, sehingga memungkinkan operator menyempurnakan SFM untuk paduan tepat yang sedang dipotong. Model gergaji pita pemotong logam yang unggul juga dilengkapi umpan balik loop tertutup, di mana sistem kontrol dapat memantau beban pada motor dan menyesuaikan SFM untuk mempertahankan kinerja optimal, terutama saat bertransisi antara bagian tengah dan tepi billet besar di mana kondisi pemotongan berubah. Kemampuan untuk secara tepat menyesuaikan kecepatan blade dengan ketahanan pemotongan merupakan dasar untuk memaksimalkan umur blade dan mengurangi waktu pemotongan secara keseluruhan, menjadikan fitur ini sebagai komponen kunci pemotongan logam otomatis yang efisien dan hemat biaya.

Ukuran Pisau

Itu specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

Itu width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Sistem Pendingin

Itu coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Pendinginan: Menghilangkan panas gesekan dari zona pemotongan, yang mencegah kerusakan metalurgi pada benda kerja dan menjaga kekerasan gigi pisau.

Pelumasan: Mengurangi gesekan antara bilah dan material, sehingga mengurangi konsumsi daya dan panas.

Pembilasan Chip: SEBUAHggressively washing chips away from the kerf (the cut slot), preventing re-cutting of chips which drastically reduces blade life and cutting efficiency.

SEBUAH high-performance double column band saw will incorporate a high-volume, often dual-nozzle, flood coolant system that ensures the fluid reaches the deepest part of the cut. More advanced systems, especially those supporting automatic metal cutting, include chip conveyor systems that automatically remove the swarf from the machine basin and deposit them into an external collection bin. This continuous chip removal is mandatory for unmanned operation and prevents chips from clogging the cutting zone or damaging the hydraulic components. The integration of a CNC band saw can also automate the mixing and monitoring of the coolant/lubricant concentration, ensuring optimal performance for different materials being processed.

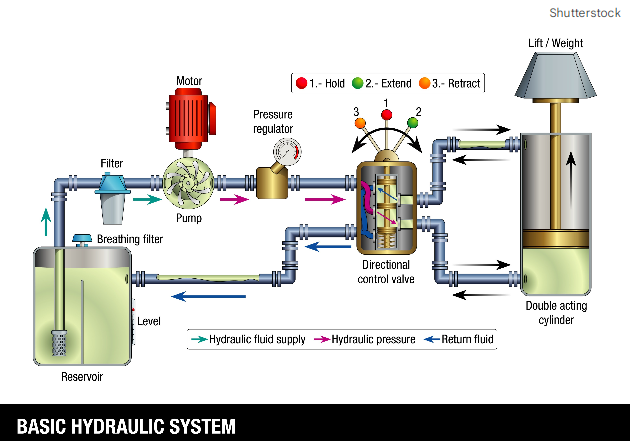

Sistem Hidraulik

Itu hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

Pada model premium, sistem ini dilengkapi katup hidrolik proporsional dan sensor tekanan yang beroperasi dalam loop tertutup dengan pengontrol CNC. Hal ini memungkinkan sistem untuk secara instan menyesuaikan laju pengumpanan berdasarkan hambatan real-time yang ditemui blade. Kontrol cerdas ini memastikan beban chip yang konstan dan optimal, sebuah prinsip yang dikenal sebagai regulasi tekanan downfeed konstan. Kemahiran dalam penyaluran tenaga ini sangat penting untuk mencegah mata pisau "menggigit" terlalu keras saat memulai pemotongan atau terhenti saat menghadapi bagian yang sangat keras. Tindakan halus dan teredam yang dihasilkan oleh sistem gergaji pita hidraulik yang dirancang dengan baik meminimalkan guncangan dan getaran struktural, yang secara langsung berkontribusi terhadap penyelesaian pemotongan yang unggul dan masa pakai alat yang lebih lama. Selain itu, catok hidraulik yang kuat memastikan material tetap terpasang sepenuhnya, yang penting untuk menjaga akurasi selama siklus pemotongan gergaji pita tugas berat yang agresif.

Kontrol CNC

Itu Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

Kemampuan utama sistem CNC meliputi:

Optimasi Parameter: Menyimpan dan mengambil parameter pemotongan untuk ratusan material dan kombinasi pisau yang berbeda.

Umpan Balik Diagnostik: Memantau parameter operasional penting seperti tegangan blade, beban motor, dan level cairan pendingin, serta menghentikan alat berat secara otomatis jika terdeteksi kondisi tidak aman.

Pengindeksan Bahan: Mengontrol servo atau catok antar-jemput hidrolik untuk mengindeks material ke depan dengan akurasi tingkat mikron, memastikan toleransi yang ketat dalam pemotongan logam otomatis.

Jaringan: Mengintegrasikan gergaji pita industri ke dalam jaringan pabrik, memungkinkan pemantauan jarak jauh, pengumpulan data kinerja, dan integrasi dengan sistem inventaris dan penjadwalan produksi.

Itu intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Sistem Penjepit Bahan

Itu material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Komponen utama meliputi catok tetap dan catok antar-jemput. Catok antar-jemput sangat penting untuk pemotongan logam otomatis dan bertindak sebagai pengumpan material, yang secara akurat menggerakkan stok ke depan setelah setiap pemotongan. Rahang catok harus dirancang untuk menjepit material di semua sisi, memastikan stabilitas, terutama saat memotong material yang dibundel atau berbentuk aneh. Sistem modern sering kali menyertakan kemampuan catok terpisah, yang memungkinkan catok terbuka hanya sebagian untuk mengelola sisa material akhir dengan lebih efisien, sehingga meminimalkan limbah material. Integritas sistem penjepitan inilah yang pada akhirnya mengubah tenaga mekanis menjadi pemotongan yang presisi dan berulang, sehingga memperkuat peran alat berat ini sebagai gergaji pita pemotong logam berpresisi tinggi. Kekuatan penjepitan dan keakuratan posisi harus sebanding dengan kapasitas pemotongan keseluruhan gergaji pita kolom ganda.
